Bluetooth – Light on off

Sử dụng điện thoại để điều khiển các hệ thống, thiết bị trong nhà: Tivi, Điều hòa, Loa, hệ thống chiếu sáng, hệ thống rèm, hệ thống cửa…

Ứng dụng cho việc tạo ra các thiết bị điều kiển từ xa thông qua bluetooth như là: Xe oto điều khiển, máy bay điều khiển,…

z5190671519920_e79c09e53af0f249e69e8e20dcbec6be

Sản phẩm ứng dụng

Bluetooth được ứng dụng phổ biến trong cuộc sống hiện nay để truyền và nhận dữ liệu

Module truyền nhận bluetooth HC-06 giúp Arduino kết nối bluetooth với các thiết bị khác như điện thoại, laptop, từ đó truyền nhận dữ liệu với điện thoại laptop và xây dựng các ứng dụng như bật tắt đèn từ xa.

SOLUTION - Algorithm

Sơ đồ nguyên lý hoạt động

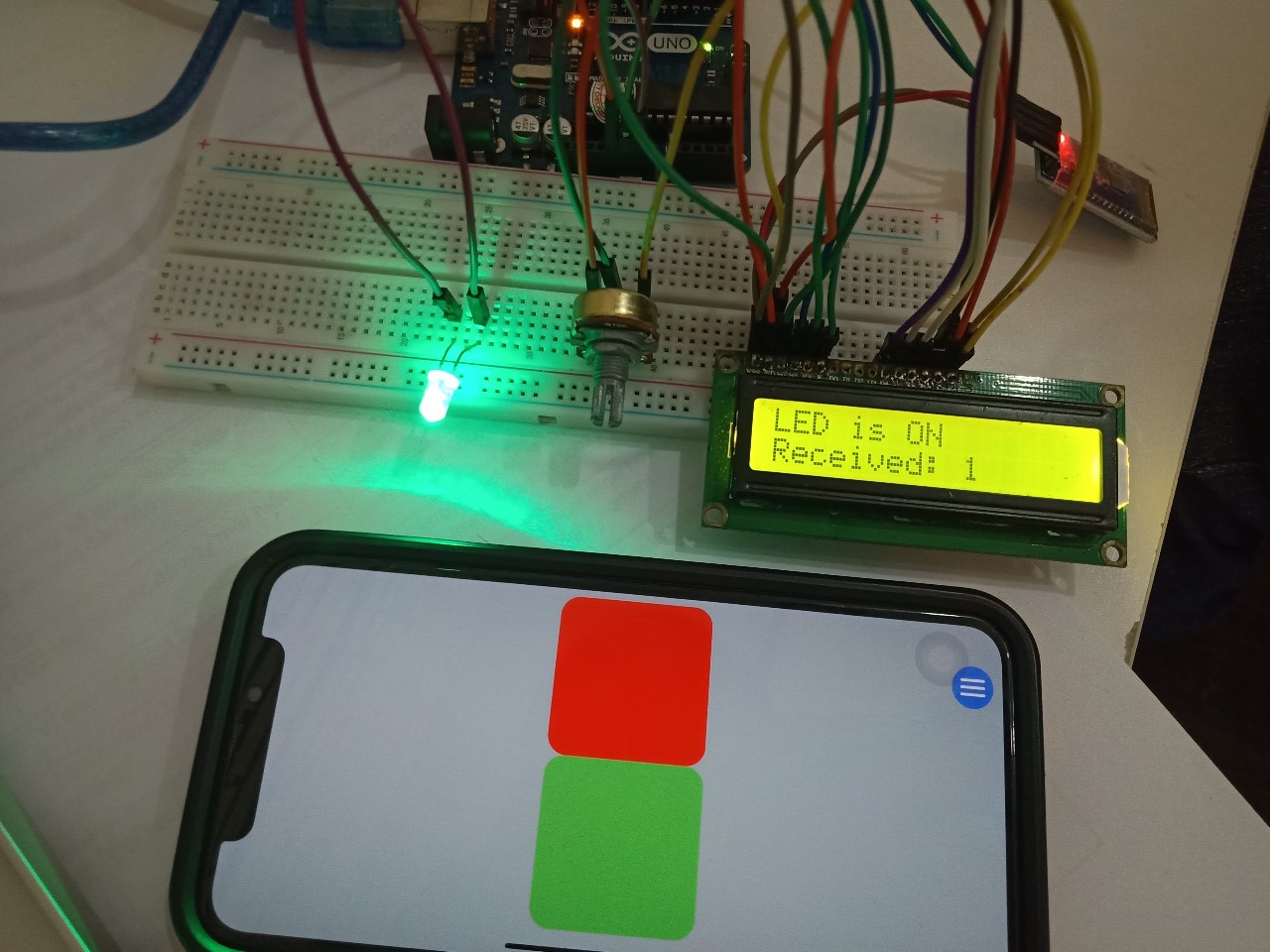

TESTING

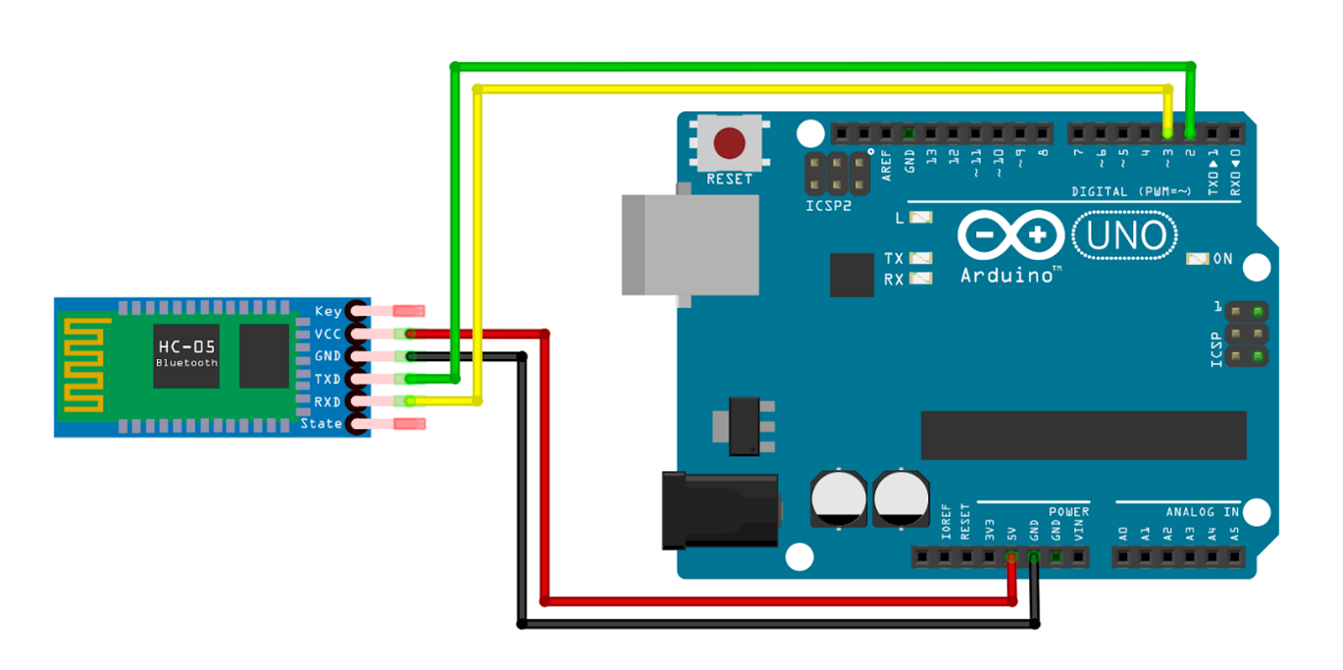

Bluetooth HC-06

Module Bluetooth	Arduino
VCC	5V
GND	GND
TxD	Pin 2 (Configured as Rx)
RxD	Pin 3 (Configured as Tx)

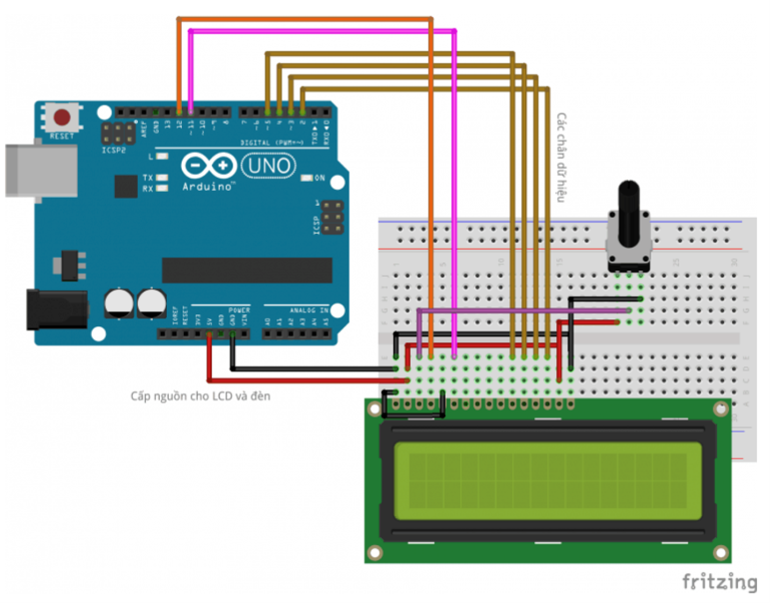

LCD 6x12

LCD	Arduino
VSS	GND
VCC	5V
RS	Pin 12
RW	GND
E	Pin 11
D4	Pin 5
D5	Pin 4
D6	Pin 3
D7	Pin 2

Vật liệu và thiết bị:

Module bluetooth HC-06 hoặc JDY-23

Điện áp hoạt động: 3.3V - 5V
Baudrate: 1200/2400/4800/9600/19200/38400/57600/115200 mbps
Tần số hoạt động: Bluetooth 2.4 GHz
Giao tiếp: UART

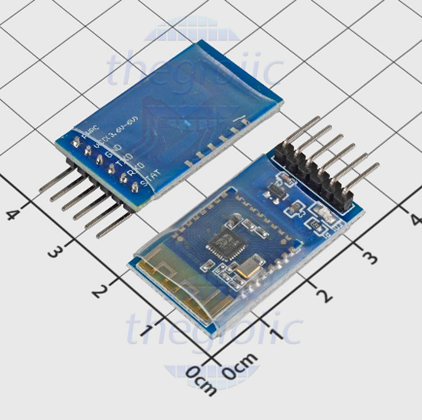

JDY-23

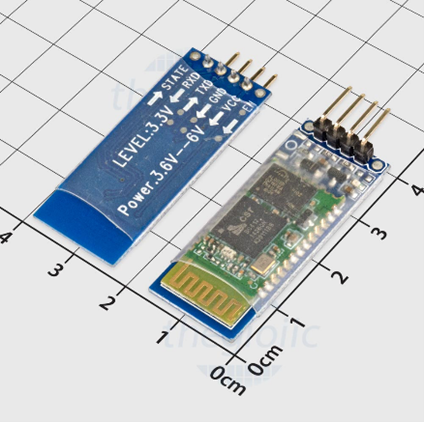

HC-06

Chân	Ý nghĩa
VCC	Chân cấp nguồn
GND	Chân nối đất (Mass)
TxD	Chân truyền dữ liệu (Transmit)
RxD	Chân nhận dữ liệu (Receive)
STATE/STAT	Chân Status indication
EN/PWRC	Chân mode setting (Data/Command mode)

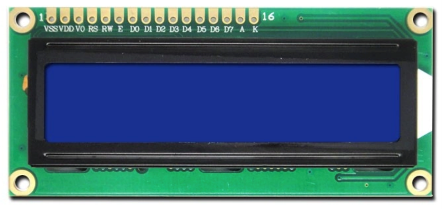

LCD 1602

Điện áp hoạt động: 5V
Số chân: 16

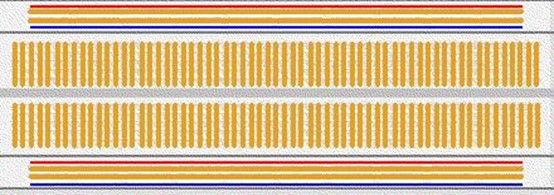

Breadboard

Là thiết bị được sử dụng để gắn các module hoặc linh kiện điện tử, kết nối chúng với nhau bằng các loại dây cắm, dây nối test board giúp test, kiểm tra tính năng 1 cách dễ dàng trước khi tạo thành các thành phẩm hoàn chỉnh.
